2018 vecka 30
HF-choke.
Hur förhindrar man att HF går tillbaks längs antennkabeln till radion. SK4IL har undersökt några olika metoder.
Här redovisar vi resultatet av våra försök, mer eller mindre vetenskapligt utförda.
Enligt Wolfgang Wippermann/DG0SA så behöver HF-spärren dämpa minst 20 dB för att vara effektiv.
www.wolfgang-wippermann.deLänk till DG0SA.
Ämnet är också berört av "TRX Bench" på Youtube.
Länk till TRX Bench-Balun del 1Youtube.
Länk till TRX Bench-Balun del 2Youtube.
Länk till TRX Bench-Balun del 3Youtube.
Länk till TRX Bench-Balun del 4Youtube.

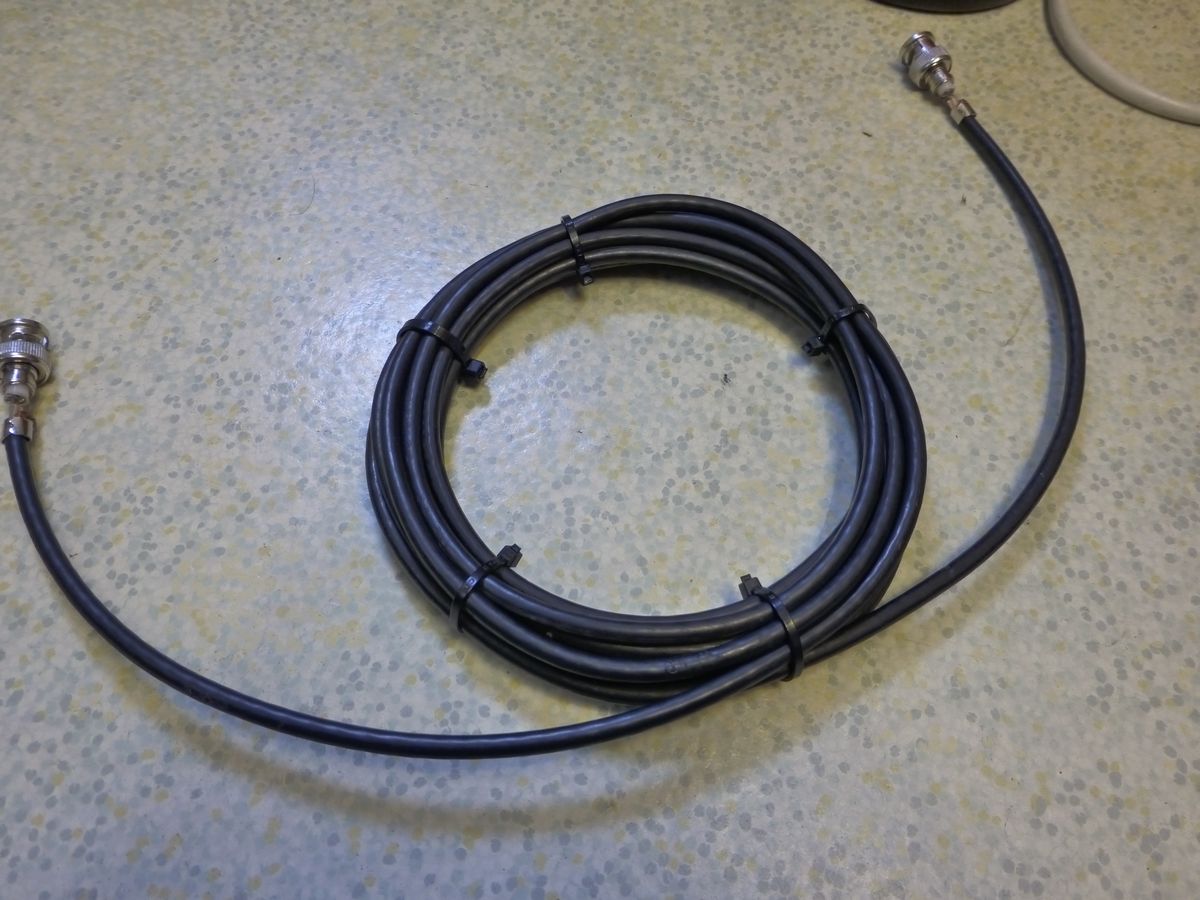

Det första vi provade var en spole lindad med 10 varv RG58, 13cm i diameter. Den visade sig vara i stort sett värdelös.
 |
 |

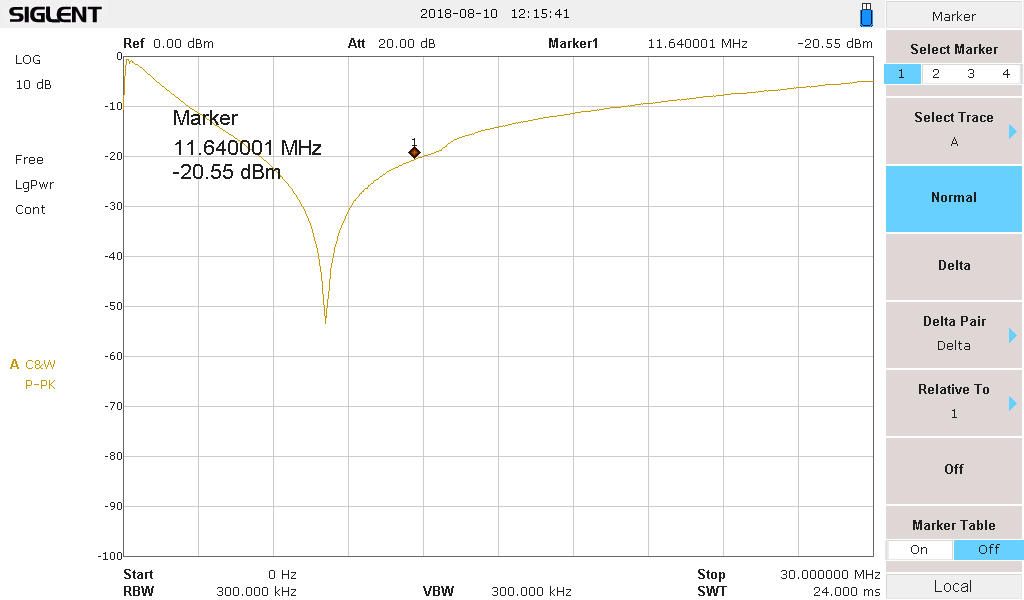

| 10 varv RG58. | Dämpar bara på några få frekvenser. |

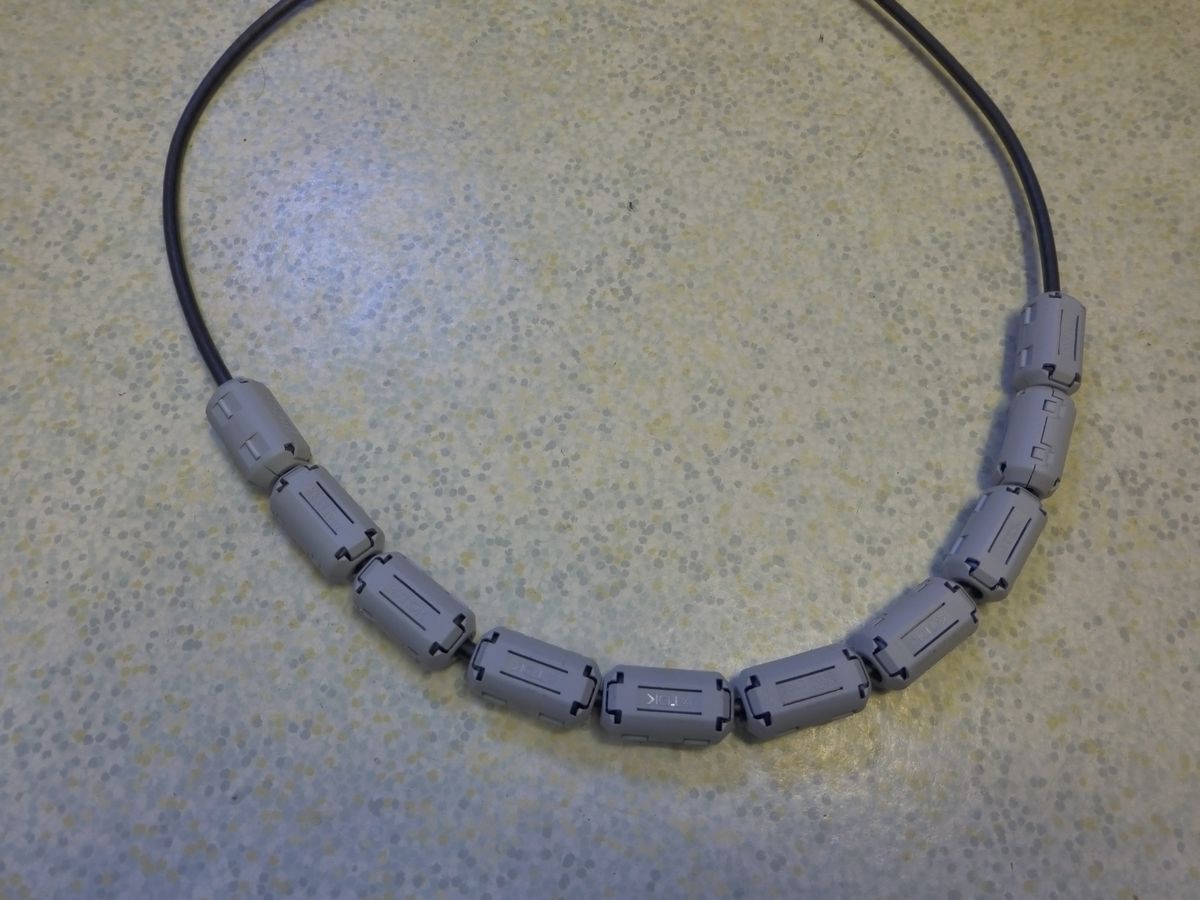

Nästa grunka vi testade var 10 st ferriter som sattes runt kabeln.
Nu var det bara de högre frekvenserna som dämpades tillräckligt.
 |
 |

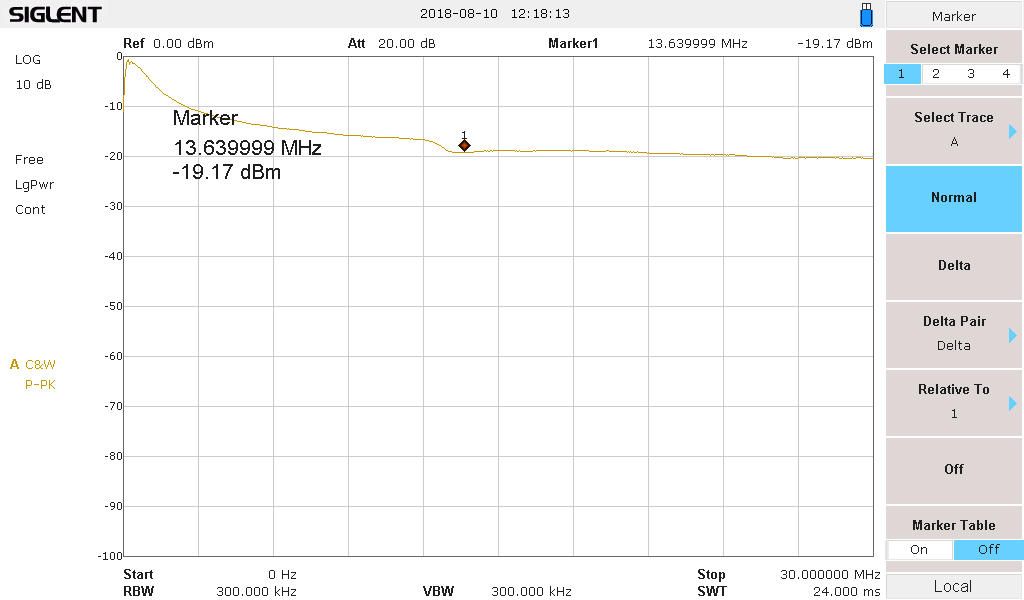

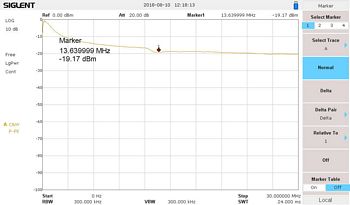

| 10 stycken ferriter på kabeln. | Dämpar bara på högre frekvenser. |

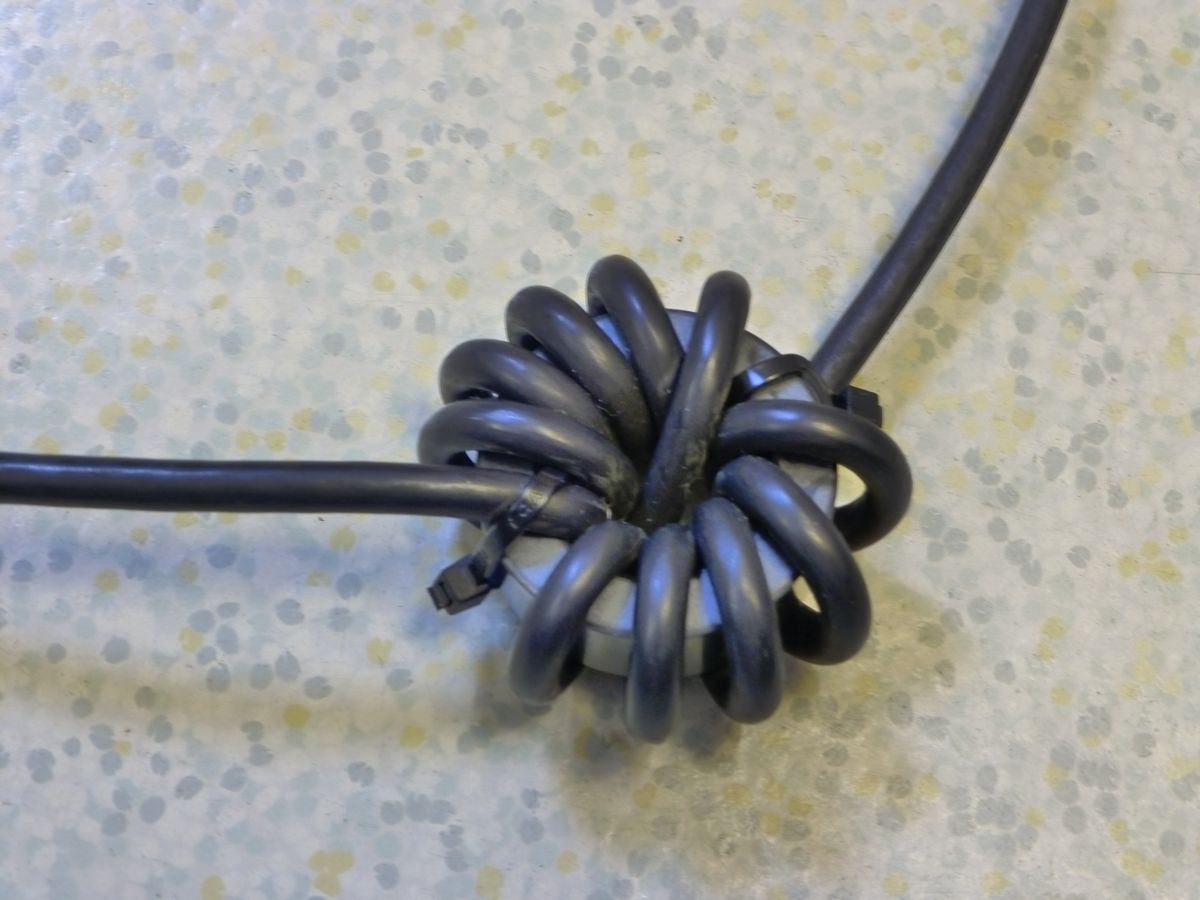

Därefter provades att linda kabeln i en ferrit. Först 5 varv, sedan genom ferriten och därefter 5 varv till.
Principen visas på bilden.
Ferriten är en Amidon FT140-43. Det är inte lätt att få dit 5+5 varv RG58, men det går med hjälp av diskmedel.
För frekvenser över 1,7 MHz är resultatet fullt godkänt.
 |
 |

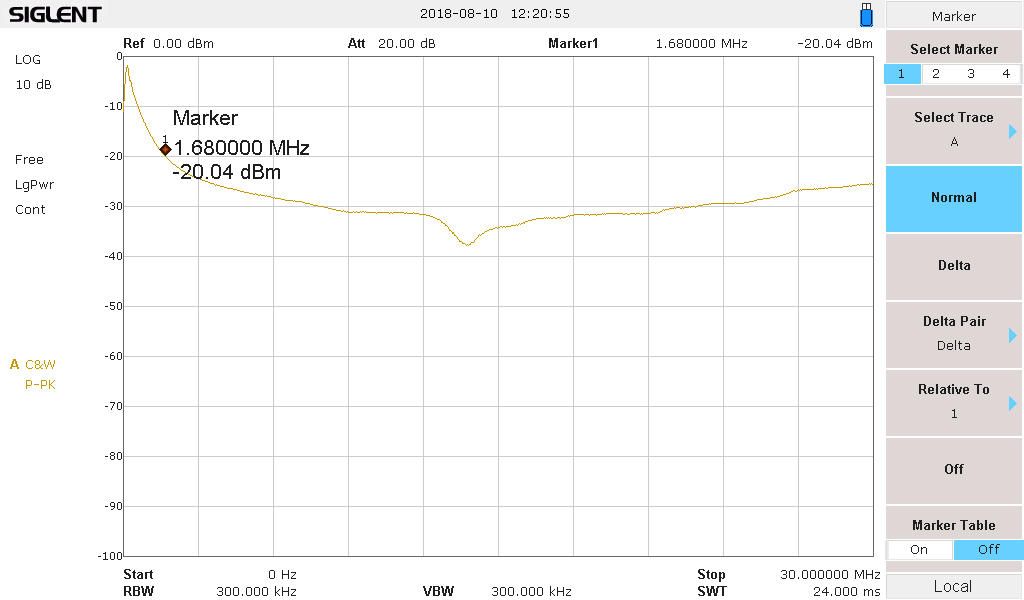

| FT140-43 lindad 5+5 varv. | Dämpar bra över 1,7 MHz. |

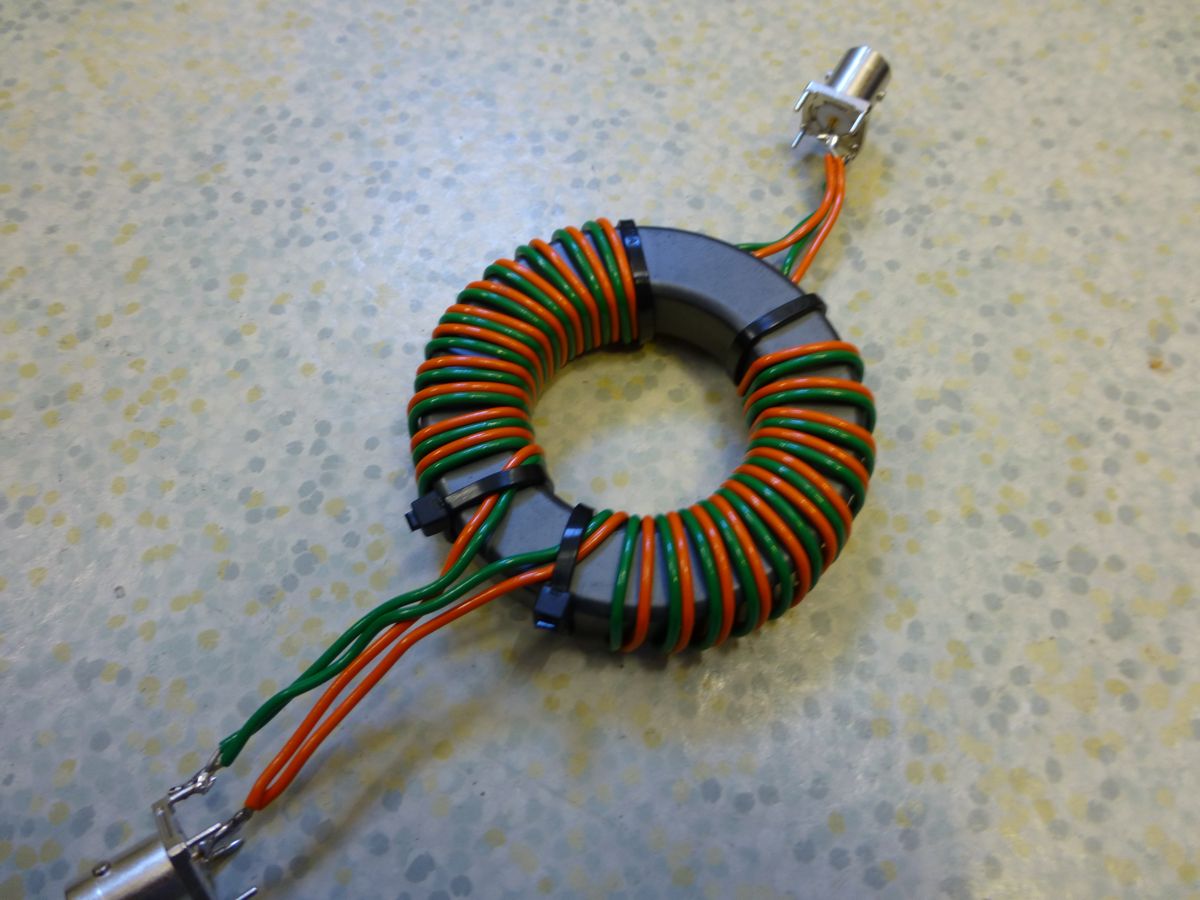

I nästa försök provade vi en toroid lindad enligt DG0SA:s maner.
Toroiden var en Amidon FT240-43. Denna konstruktion fungerade allra bäst.
Detaljerade uppgifter för tillverkning finns i länkarna i början.
 |
 |

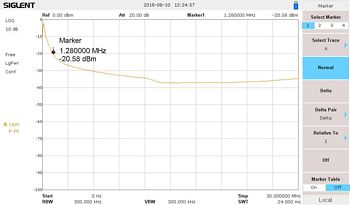

| FT240-43 lindad enligt Wolfgang/dg0sa. | Dämpar bra över 1,3 MHz. |
